UJI KOMPETENSI KEAHLIAN (UKK PAKET 2) TAHUN PELAJARAN 2022/2023

Judul Tugas

Rancang Bangun Jaringan Berbasis Kabel dan Nirkabel dengan VLAN dan Routing

DAFTAR PERALATAN

l .Alat

1. PC Client 1 unit

2. Laptop 1 unit

3. Smartphone 1 unit

4. Crimping Tool 1 unit

5. Cable Tester 1 unit

ll. Komponen

1. Wifi Routerboard 1 Buah

2. Routerboard 1 Buah

lll. Bahan

1. Kabel UTP 1 Meter

2. Konektor RJ45 3 Buah

3. Konektor Internet 1Mbp

lV. Langkah Kerja

Dalam kegiatan uji kompetensi ini anda bertindak sebagai Teknisi Jaringan. Tugas anda sebagai teknisi adalah merancang bangun dan mengkonfigurasi sebuah jaringan. Wifi Router berfungsi sebagai Gateway Internet, Hotspot, DHCP server, dan Bandwidth Limiter, kemudian internet tersebut dishare ke client melalui jalur kabel (non hotspot) dan wireless (hotspot).

konfigurasi sebagai berikut:

1. Identifikasi dan buatlah daftar kebutuhan jaringan

2. Buatlah spesifikasi perangkat yang dibutuhkan

3. Buatlah spesifikasi topologi jaringan

4. Konfigurasi Wifi Routerboard dengan ketentuan sebagai berikut:

a. Konfigurasi VLAN pada Ether2 dengan ketentuan:

1) VLAN 1 - VLAN ID : 10 - Name : siswa

2) VLAN 2 - VLAN ID : 20 - Name : guru

b. Konfigurasi Ether 1:

- IP Ether1 : Sesuai dengan Network yang diberikan ISP

- Gateway : Sesuai dengan IP yang diberikan ISP

Ether 2 digunakan untuk jaringan LAN:

a) VLAN 1

- IP VLAN 1 : 192.168.40.1/24

- DHCP Pool : 192.168.40.10 – 192.168.20.50

b) VLAN 2

- IP VLAN 2 : 192.168.60.1/24

- DHCP Pool : 192.168.40.10 – 192.168.20.50

WLAN :

- IP WLAN : 192.168.20.1/24

- SSID : UKK_No Absen

- Password : 12345678

- DHCP Pool : 192.168.20.10 – 192.168.20.50

- Hotspot : alamat login hotspot = portalsmk.sch.id

- Ubah tampilan halaman login hotspot sehingga minimal terdapat tampilan tulisan: “Selamat Datang di Hotspot SMK”

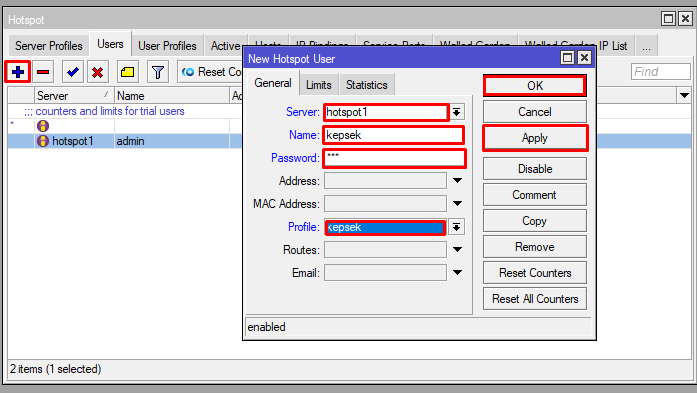

- Buatlah 5 user dengan ketentuan seperti berikut:

kepsek123 512 kbps

Guru 456 256 kbps

Siswa 789 128 kbps

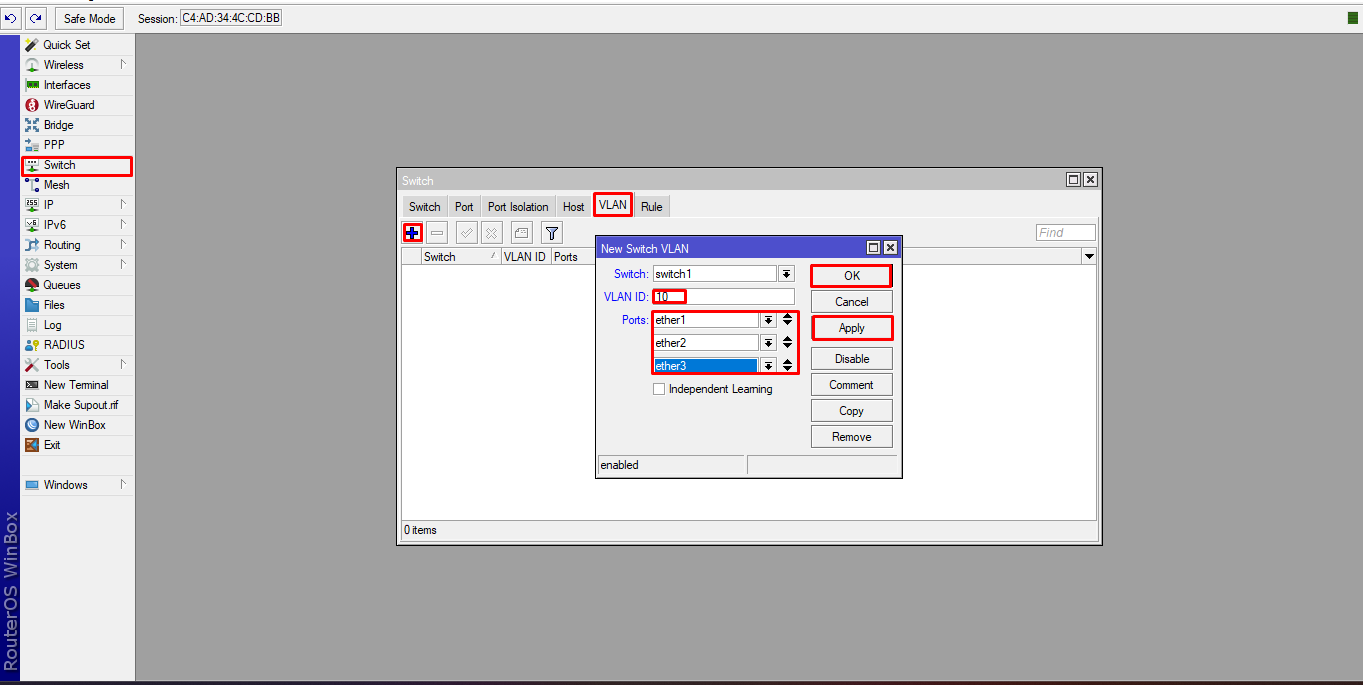

5. Konfigurasi VLAN pada Routerboard dengan ketentuan seperti berikut:

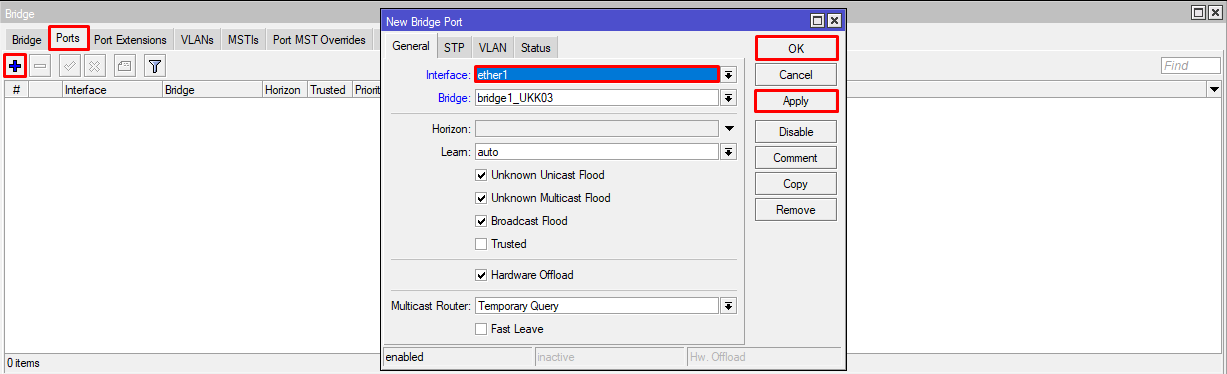

1) Port 1 terhubung ke Wifi Routerboard dan difungsikan sebagai port trunk

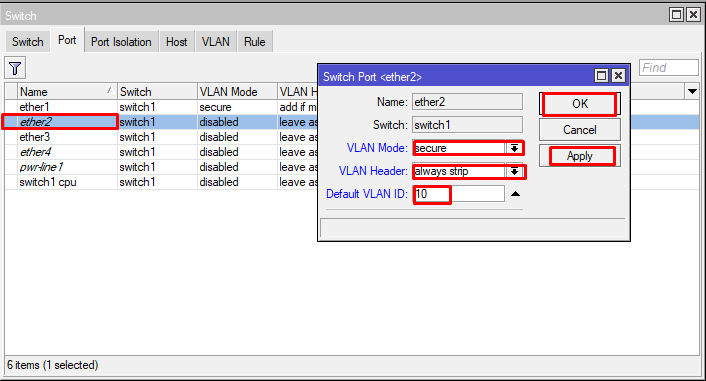

2) Port 2 dan 3 terhubung ke VLAN 1

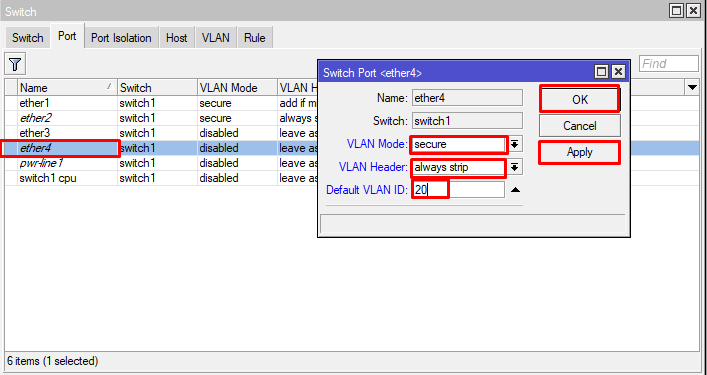

3) Port 4 terhubung ke VLAN 2

4) Gunakan mode VLAN secure dan logika “always-strip”

6. Konfigurasi routing statis untuk menghubungkan jaringan kabel dan jaringan wireless ke internet

7. Pasang perangkat sesuai dengan desain topologi yang telah ditentukan

8. Lakukan pemasangan Routerboard

9. Lakukan persiapan dan pemasangan kabel jaringan

10. Lakukan pengujian pada seluruh client pada jaringan, dengan ketentuan sebagai berikut: Client PC jaringan kabel:

- Terhubung dengan port 2

- IP Address : DHCP

- Sistem operasi : Windows Client Laptop jaringan kabel:

- Terhubung dengan port 4

- IP Address : DHCP

- Sistem operasi : Windows Client jaringan wireless:

- IP Address : DHCP

- Sistem operasi : Android / IOS

GAMBAR KERJA

1. Login ke router mikrotik

2. klik system lalu klik di bagian identity, setelah itu ganti identity dengan nama yang kita inginkan. Lalu klik apply dan ok.

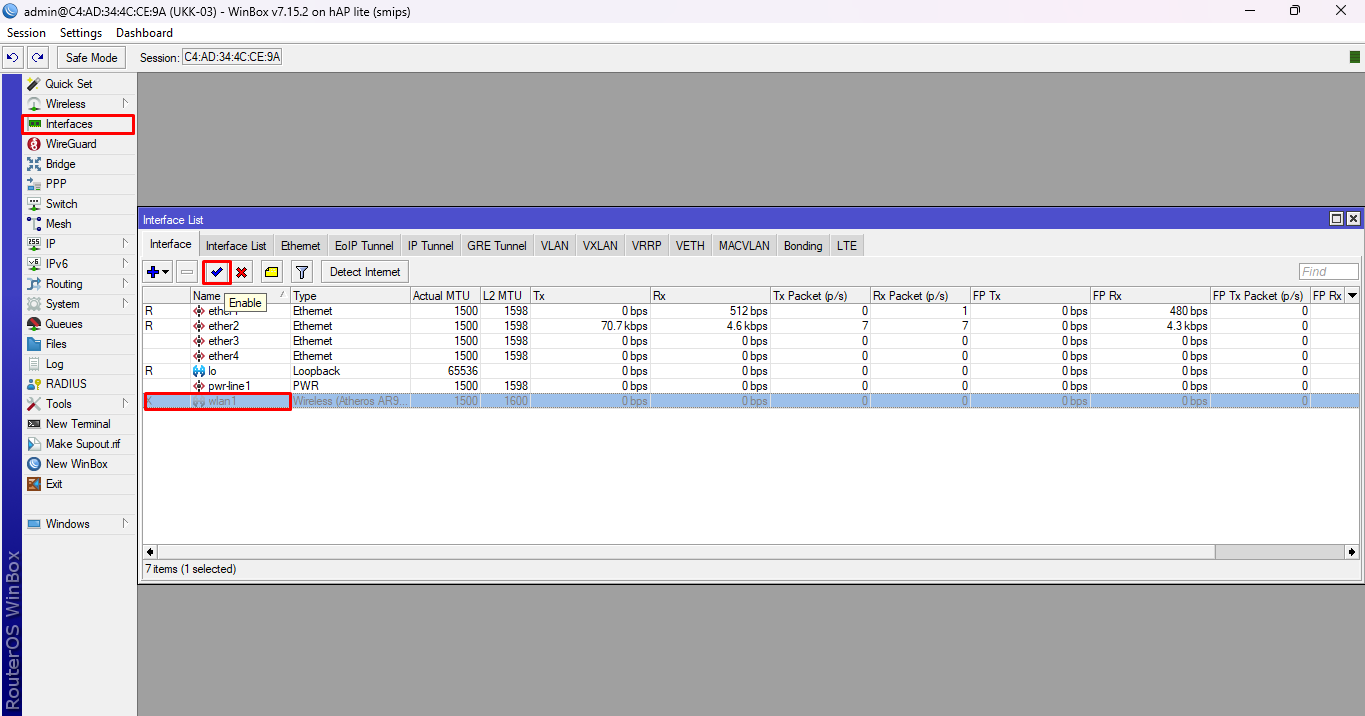

3. Klik Interface lalu enable (klik tanda √ )wlan1

4. Klik 2kali di ether1 lalu masukkan name dengan nama (ether1_INTERNET) lalu klik apply ok.

5.Ubah juga nama wlan1 menjadi (wlan1_WIRELESS) lalu klik apply dan ok.

6. Klik tanda (+) lalu pilih VLAN ubah name dengan name (vlan1_siswa) dan masukkan VLAN ID yaitu (10) dan juga ubah interface menjadi (ether2) lalu klik apply dan ok.

7. Klik tanda (+) lalu pilih VLAN ubah name dengan name (vlan2_guru) dan masukkan VLAN ID yaitu (20) dan juga ubah interface menjadi (ether2) lalu klik apply dan ok.

8.Klik IP lalu pilih address selanjutnya klik tanda (+) lalu tuliskan IP ISP masukkan ethernet lalu apply ok

9. Lalu klik ip lalu DNS masukkan servers, centang allow lalu apply ok

10. Klik ip lalu pilih firewall klik nat + lalu masukkan out interface

klik action ubah menjadi masquerade lalu apply ok

11. Klik ip lalu routes + masukkan gateway lalu apply ok

12. Klik new terminal masukkan

(ping 8.8.8.8)

13.Klik ip lalu address masukkan ip (192.168.40.1/24) masuk interface(vlan1_SISWA) lalu apply ok

14.Klik ip lalu address masukkan ip (192.168.60.1/24) masukkan interface(vlan2_GURU) lalu apply ok

15.Klik ip lalu address masukkan ip (192.168.20.1/24) masukkan interface(wlan1_WIRELESS) lalu apply ok

16. Lalu ke IP > DHCP Server > DHCP Setup > isi vlan1_SISWA > lalu next - next sampai ketemu Addresses to Give Out

17. Setelah ketemu Addresses to Give Out > ubah 2 menjadi 10 dan 256 menjadi 50

18. Lalu ke IP > DHCP Server > DHCP Setup>lalu isi vlan2_GURU > lalu next - next sampai ketemu Addresses to Give Out

19. Setelah ketemu Addresses to Give Out > ubah 2 menjadi 10 dan 256 menjadi 50

20. Lalu ke IP > DHCP Server > DHCP Setup > isi wlan1_WIRELESS > lalu next - next sampai ketemu Addresses to Give Out

21. Setelah ketemu Addresses to Give Out > ubah 2 menjadi 10 dan 256 menjadi 50

22. Pergi ke menu Wireless > Wireless >Wireless > Mode = ap bridge > Band 2GHz-B/G/N

> SSID = UKK_03 > Apply > OK

23. Dan di bagian Wireless Tables > Security Profiles > Klik + > dan akan tertampil new security profile > Klik General > Name = TKJ lalu Mode = dynamic keys > Di bagian WPA Pre-Shared Key (atau sandi) kita kasi 12345678 sesuai yang ada di soal > Apply > Ok

24. Pergi ke menu Wireless > Wireless > Dibagian Security Profile > Klik di bagian panah lalu klik TKJ

25. Pergi ke menu IP > Hotspot > Hotspot Setup >lalu isi wlan1_WIRELESS > Next sampai ketemu DNS Name

26. Setelah ketemu DNS Name > isi dengan > portalsmk.sch.id > next sampai ketemu Name of Local HotSpot User

27. Setelah ketemu Name of Local HotSpot User > isi = admin > trs isi password nya 12345 >next lalu sucess

28. klik pada menu server profile > lalu buka login> hilangkan centang pada cookie lalu apply ok

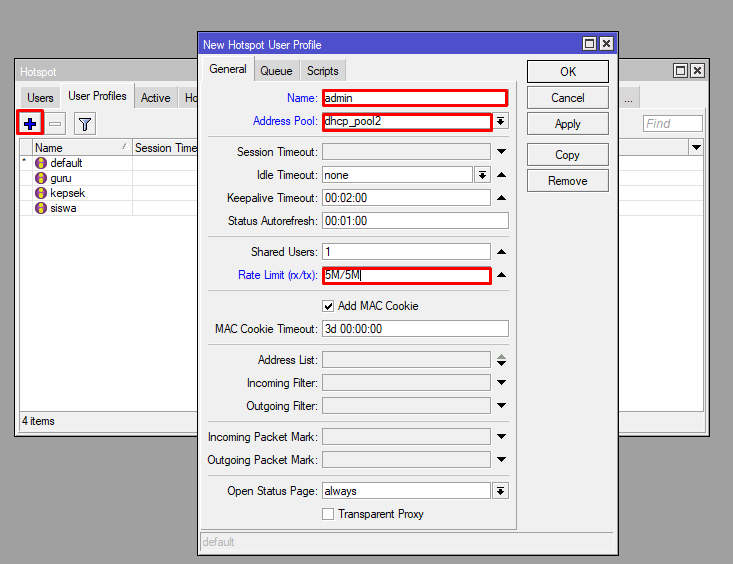

29. Klik menu user profile> masukkan nama (kepsek) > ubah address poll (dhcp_pool2) sesuai dengan wlan >masukkan rate limix (512k/512k)
