Rancang Bangun Keamanan Jaringan, Instalasi dan Konfigurasi Dynamic Routing


SOAL/TUGAS
Judul Tugas : Rancang Bangun Keamanan Jaringan, Instalasi dan Konfigurasi
 Dynamic Routing
Langkah Kerja :
1. Buatlah daftar kebutuhan teknis dan spesifikasi perangkat jaringan yang
dibutuhkan pada lembar yang disediakan.
2. Siapkan perlatan dan bahan yang diperlukan sesuai dengan daftar peralatan.
3. Buat perencanaan sesuai dengan topologi jaringan yang disediakan.
4. Lakukan pemasangan konektor pada kabel jaringan dan pengujian koneksi
kabel.
5. Lakukan pemasangan dan konfigurasi TCP/IP pada perangkat jaringan
a. Jaringan lokal kabel (LAN)
1) IP LAN client : 200.50.3.xxx/28
b. Jaringan internet (WAN)
1) IP Internet : Sesuai dengan network yang diberikan ISP
2) IP Router A : Sesuai dengan network yang diberikan ISP
3) IP Router B : Sesuai dengan network yang diberikan ISP
4) Gateway : Sesuai dengan network yang diberikan ISP
c. Jaringan lokal nirkabel (WLAN)
1) IP Pool : 200.50.3.50 – 200.50.3.61
2) Lease Time : 6 jam
3) Gateway : 200.50.3.49
4) DNS : Primary : 8.8.8.8; Secondary : 200.50.3.33
6. Lakukan konfigurasi pada router
a. Dynamic Routing ( Router A ke B)
b. Static Routing ( Router B ke Internet)
7. Buat desain sistem keamanan jaringan dengan melakukan installasi dan
konfigurasi proxy server pada jaringan local kabel:
1) Port proxy : 3128
2) Cache Manager: Nama_Peserta@sekolah.sch.id
3) Visible host : www.sekolah.sch.id
4) Transparent : yes
5) Bloking Site : Minimal 2 Website
8. Setiap client yang terhubung menggunakan kabel hanya memiliki hak akses
bandwidth 64 kbps.
9. Setiap client yang terhubung menggunakan kabel hanya memiliki hak akses
bandwidth 32 kbps.
10. Melakukan pengujian dari PC/Laptop client yang terhubung router:
a. IP Static
b. IP Dynamic
c. Tes Koneksi ke Router
d. Tes Koneksi antar client
e. Tes Koneksi client ke internet


KONFIGURASI ROUTER A

1. Masuk kewinbox kilik bagian ip address>isi login:admin>password:admin>conect

2. Ganti identity: system>identity>identtity:ROUTER A>apply>ok


3. Untuk mendapatkan Ip address: Ip>DHCP Clint>+>Di DHCP>interface:ether1>apply>ok

4. Isi ip lokal: Ip>Addresss>+>masukan ip lokal Address:(202.50.3.1/28)>Interface:ether2>apply>ok

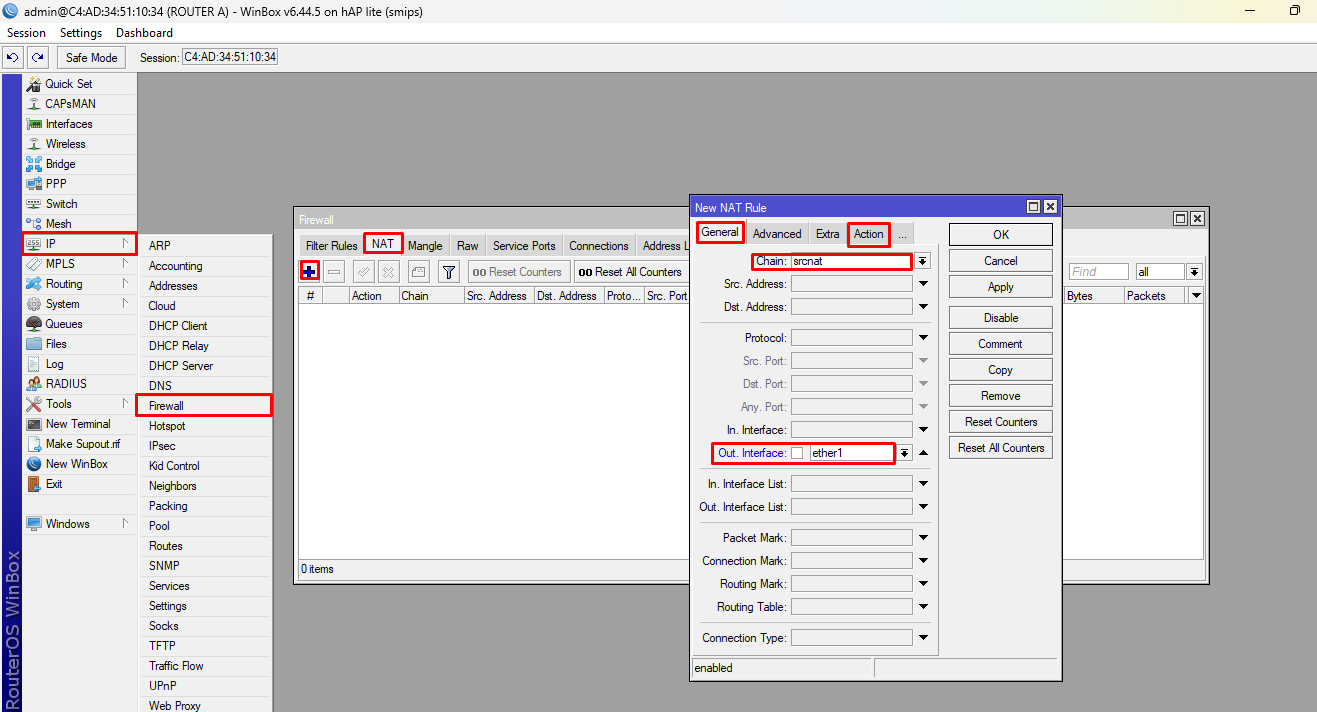

5. Mengubah alamat ip pengirim atau penerima paket data: Ip>Firewall>NAT>+>genera>Chain:srcnat>Out.Interface:ether1>Action>Action:masquerade>Apply>ok

6.

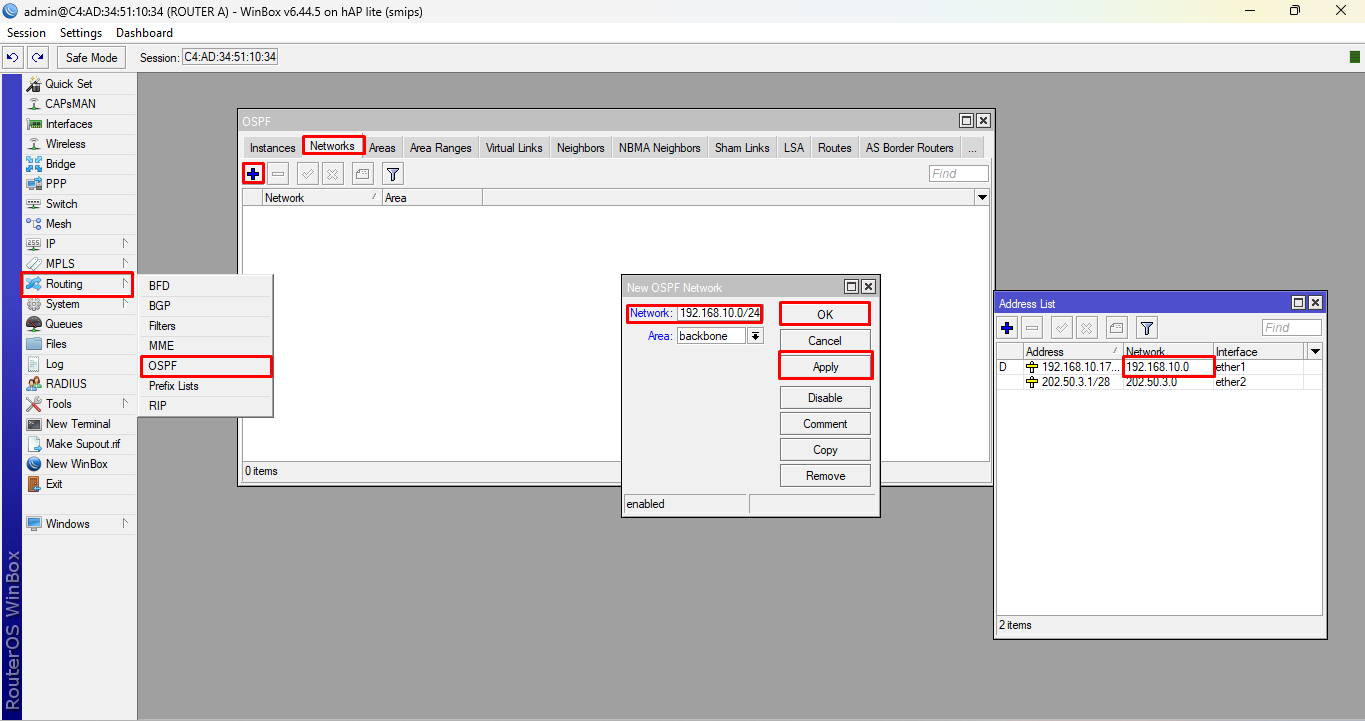

Routing>OSPF>Network>+>Network: masukan ip ISP(192.168.90.0/24)

















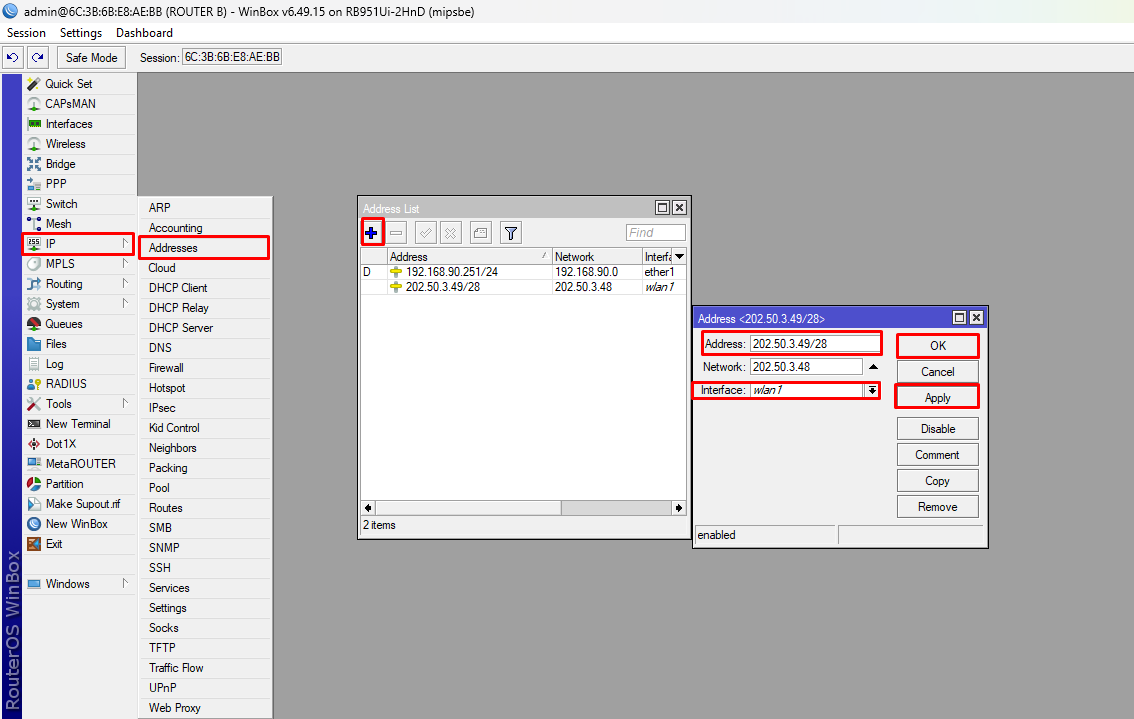

KONFIGURASI ROUTER B
